Клеммы UPUN на DIN-рейку — надежное решение для подключения электрооборудования

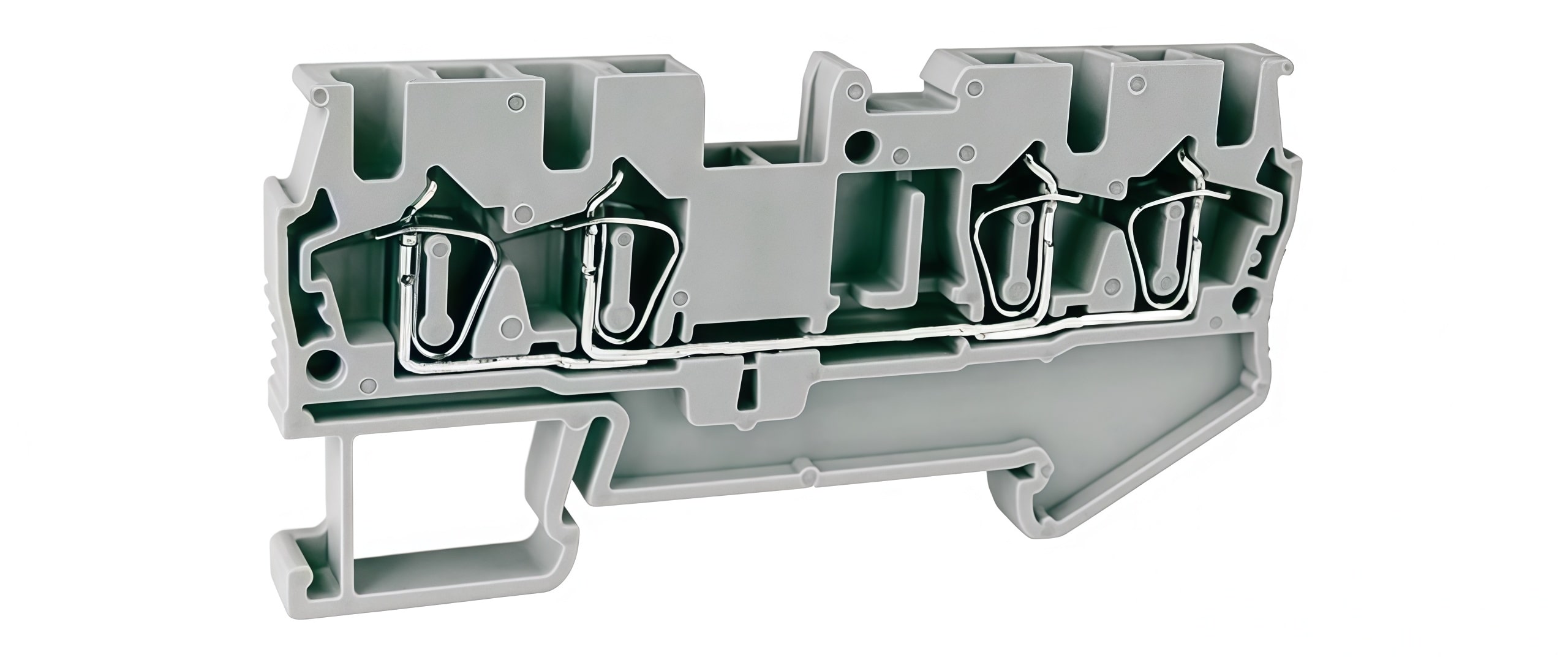

Для чего используются клеммы на DIN-рейке

Клеммы на DIN-рейке представляют собой специальные устройства, предназначенные для быстрого и надежного соединения проводов и кабеля с электрооборудованием. Они широко используются в распределительных щитах, панелях управления и шкафах автоматики благодаря своей универсальности и удобству монтажа.

Преимущества клемм UPUN на DIN-рейке

Высококачественные клеммы UPUN являются точным аналогом клемм Phoenix Contact и имеют три вида контактов:

1. Медные контакты, покрытые оловом (винтовые, пружинные, нажимные клеммы)

2. Латунные контакты, покрытые оловом (винтовые, пружинные клеммы)

3. Стальные контакты (винтовые клеммы)

Большинство комплектующих (маркировки, крышки, перемычки, разделительные пластины) подходят к клеммам Phoenix Contact.

Технические параметры: сечение, ток, напряжение

Обозначение и маркировка клемм

• UKJ – винтовая клемма

• UJ5 – пружинная клемма

• UJ6 - нажимная клемма

• Е – латунный контакт покрытый оловом

• ЕЕ – стальной контакт (самые дешевые клеммы)

• Без буквы (E) – медный контакт покрытый оловом

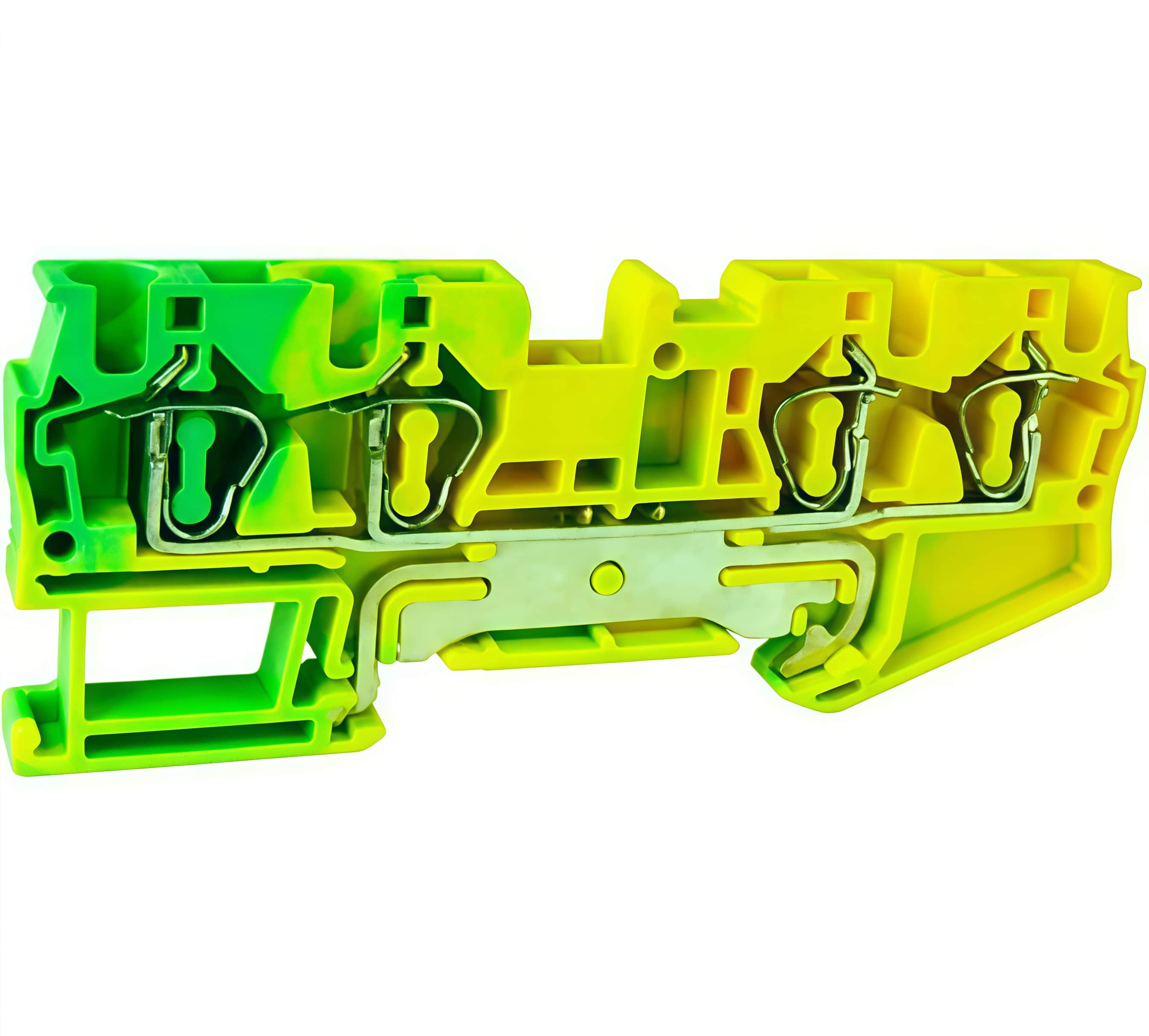

• JD – заземляющая клемма с медным контактом покрытый оловом

• JDE – заземляющая клемма с латунным контактом покрытый оловом

• JDEE – заземляющая клемма со стальным контактом покрытый оловом

• 2-2 - двухъярусная клемма

• 3-3 - трехъярусная клемма

• 1х2 - трехвыводная клемма

• 2х2 – четырехвыводная клемма

• SK - ножевой размыкатель с медным контактом покрытый оловом

• SKE – ножевой размыкатель с латунным контактом покрытый оловом

• SKEE – ножевой размыкатель со стальным контактом

• W V – с игольчатым соединителем

• S – измерительная клемма

• L – удлиненная клемма

• D – диодная клемма

• P-FD – клемма для подключения размыкания цепи

• P-YJ – электронный компонент

• PRD – предохранитель

• RD – с держателем предохранителя

• MT, M – миниатюрная клемма

• TC-K – клемма с термопарой

• (BU) - синяя

• (BK) – черная

• (GY) – серая

• (OR) – оранжевая

Пример:

UKJ-2.5/2-2L(BU) - Клемма винтовая с сечением 2.5 удлиненная двухуровневая синяя с медными контактами.

UJ5-2.5JDE – Клемма пружинная с сечением 2.5, заземляющая с латунными контактами.

UJ6-1.5/2×2 – Клемма нажимная с сечением 1.5 четырехвыводная.

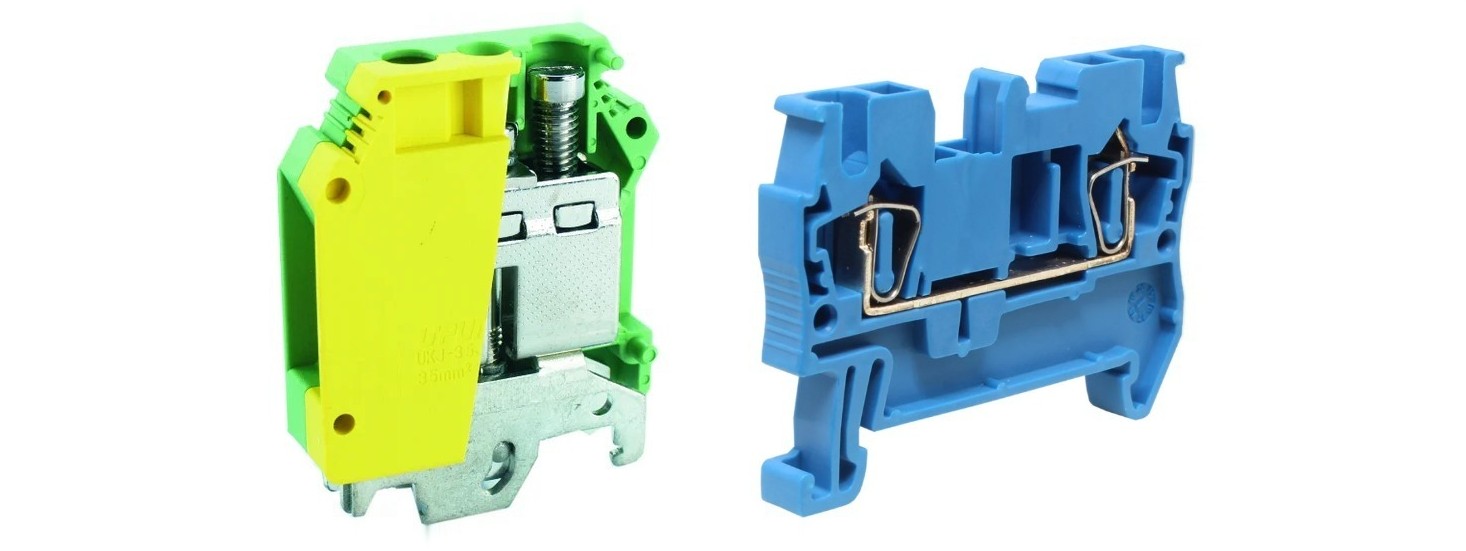

Особенности выбора и установки



При выборе клемм на DIN-рейку следует учитывать следующие факторы:

• Номинальный ток нагрузки.

• Материал контактов (латунь, медь, сталь).

• Способ фиксации провода (винтовое крепление, пружинная фиксация).

• Возможность расширения системы путем добавления новых модулей.

Правильная установка включает такие шаги:

1. Определение типа необходимого оборудования.

2. Выбор подходящей конструкции клеммы.

3. Проверка соответствия номинальных характеристик нагрузкам сети.

4. Монтаж на DIN-рейку согласно рекомендациям производителя.

Применение в российских условиях

В России применение клемм UPUN на DIN-рейку особенно актуально в связи с необходимостью модернизации старых электрических сетей и строительства современных объектов. Их использование позволяет существенно сократить затраты на установку и обслуживание электрооборудования, повышает надежность электроснабжения.

Использование клемм на DIN-рейке обеспечивает высокий уровень надежности и удобства при монтаже и обслуживании электрического оборудования. Грамотный выбор и правильная установка гарантируют стабильную работу электрической системы и повышают безопасность персонала.
