Нажимные клеммы с держателем предохранителя объединяют в одном корпусе точку подключения проводников и место для установки плавкой вставки. Такое решение помогает сделать электрическую схему компактнее, упростить обслуживание и обеспечить индивидуальную защиту выбранного участка цепи.

При превышении допустимого тока срабатывает установленная плавкая вставка и разрывает цепь. Сам держатель не является защитным аппаратом: его задача — надежно разместить предохранитель и обеспечить удобный доступ к нему при проверке или замене.

Клеммы UPUN устанавливаются на DIN-рейку и используют нажимную технологию подключения. Пружинный контакт фиксирует подготовленный проводник без затяжки винтом, что особенно удобно при серийной сборке шкафов автоматики и распределительных устройств.

Для чего нужна клемма с держателем предохранителя

Обычная проходная клемма служит для соединения участков цепи. Модель с держателем дополнительно позволяет установить плавкий предохранитель непосредственно в клеммном ряду.

Это дает возможность защищать отдельные цепи управления, сигнализации, питания датчиков или другого оборудования, не устанавливая отдельный модульный держатель. При грамотном проектировании такая компоновка экономит место и делает схему более понятной для обслуживающего персонала.

Локальная защита оборудования

Плавкая вставка отключает защищаемый участок при токе, превышающем ее допустимое значение. Это помогает ограничить последствия перегрузки или короткого замыкания в конкретной цепи.

Номинал вставки выбирают по характеристикам подключенного оборудования и проводников. Устанавливать предохранитель только по максимально допустимому току клеммы неправильно: он должен соответствовать расчету защищаемой линии.

Удобная замена плавкой вставки

Держатель обеспечивает доступ к предохранителю без демонтажа клеммы и отсоединения проводов. После устранения причины срабатывания вставку можно заменить, сохранив прежнюю схему подключения.

Перед выполнением работ необходимо обесточить оборудование и соблюдать требования электробезопасности. Конструкция держателя не отменяет установленный на объекте порядок технического обслуживания.

Компактное размещение на DIN-рейке

Объединение контактной точки и держателя предохранителя позволяет уменьшить количество отдельных компонентов в шкафу. Это особенно полезно в проектах, где длина DIN-рейки ограничена, а защищаемых цепей много.

Клеммы с держателем предохранителя 5×20 мм

Формат 5×20 мм широко применяется для цилиндрических плавких вставок в цепях управления, автоматики и электронного оборудования. Первая цифра обозначает диаметр корпуса предохранителя, вторая — его длину.

Клемма с держателем предохранителя 5×20 должна использоваться только с совместимыми по размеру и электрическим параметрам вставками. Помимо габаритов необходимо учитывать:

Одинаковый размер корпуса не означает, что любые вставки 5×20 взаимозаменяемы. Их электрические характеристики могут существенно различаться.

Как работает нажимное подключение Push-in

В нажимной клемме провод удерживается пружинным контактным механизмом. Подготовленную жесткую жилу или гибкий провод с подходящим втулочным наконечником вводят в контактное отверстие до надежной фиксации.

Быстрый монтаж проводников

При прямом Push-in-подключении не требуется последовательно затягивать каждый винтовой контакт. Это сокращает время сборки при большом количестве однотипных соединений.

Инструмент может понадобиться для открытия пружины, подключения неподготовленного гибкого провода или извлечения жилы. Конкретный порядок монтажа следует уточнять в документации выбранной модели.

Стабильное усилие прижима

Пружинный элемент постоянно воздействует на проводник и не требует регламентной подтяжки. Это удобно для оборудования, которое длительно работает без частого вмешательства обслуживающего персонала.

При этом состояние проводов, клемм и предохранителей необходимо проверять в рамках общего регламента обслуживания электрического шкафа.

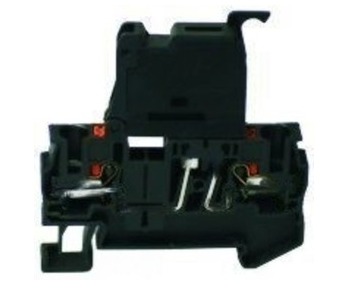

Модели с индикацией состояния предохранителя

В некоторых исполнениях предусмотрена световая индикация, помогающая быстрее обнаружить сработавший предохранитель. Такая функция особенно полезна в шкафах с большим количеством защищаемых цепей, где последовательная ручная проверка всех вставок занимает много времени.

Работа индикатора зависит от электрической схемы, номинального напряжения и конструкции конкретной модели. Перед заказом необходимо проверить, для какого напряжения рассчитано исполнение и при каких условиях срабатывает индикация.

Где применяются нажимные предохранительные клеммы

Клеммы с держателем плавкой вставки используют в различных электротехнических системах:

Применимость конкретной клеммы определяется расчетными параметрами цепи, характеристиками предохранителя и условиями эксплуатации.

Как выбрать клемму с держателем предохранителя

При подборе важно рассматривать клемму, плавкую вставку и защищаемую цепь как единую систему.

Размер плавкой вставки

Сначала следует определить формат предохранителя. Для моделей, рассчитанных на вставку 5×20 мм, нельзя использовать изделия другого размера, даже если их электрические параметры кажутся подходящими.

Номинальный ток и напряжение

Допустимые характеристики клеммы и держателя должны быть не ниже параметров цепи. Номинал самого предохранителя выбирается отдельно — с учетом проводников, нагрузки и требуемой защиты.

Сечение проводов

Необходимо проверить допустимый диапазон для жестких и гибких жил. Для многожильных проводников может потребоваться втулочный наконечник, соответствующий контактному отверстию.

Наличие индикации

Индикация полезна, если нужно быстро находить отключенную цепь. При выборе следует учитывать напряжение, на которое рассчитан индикатор, и особенности схемы его подключения.

Габариты и компоновка шкафа

Кроме ширины клеммы необходимо предусмотреть пространство для открытия держателя и замены вставки. Доступ к предохранителю не должны перекрывать кабельные каналы или соседние компоненты.

С какими клеммами используются модели с предохранителем

Предохранительные клеммы обычно занимают только часть общего клеммного ряда. Остальные соединения выполняются изделиями, соответствующими назначению цепей.

Для стандартного соединения проводников используются проходные нажимные клеммы. Защитные PE-проводники подключаются через заземляющие нажимные клеммы, а цепи контроля можно организовать с помощью измерительных нажимных клемм.

Если отдельную линию необходимо временно размыкать без извлечения проводов, подойдут нажимные клеммы с разъединителем. Для проектов, где принят традиционный способ фиксации, можно рассмотреть винтовые клеммы с держателем предохранителя.

Завершить клеммный ряд помогают аксессуары для клемм: фиксаторы, торцевые элементы, перемычки и маркировочные принадлежности.

Нажимные или винтовые клеммы с держателем предохранителя

Оба варианта позволяют разместить плавкую вставку непосредственно в клеммном ряду. Основное различие заключается в способе подключения проводников.

Нажимные модели удобны при серийной сборке и большом количестве соединений. Пружинный механизм ускоряет монтаж и не требует периодической подтяжки.

Винтовые изделия подходят для проектов, в которых применяется традиционная технология подключения или предусмотрен контроль момента затяжки. Выбор зависит от требований предприятия, условий эксплуатации и принятого стандарта сборки оборудования.

Преимущества нажимных клемм UPUN с держателем предохранителя

К основным особенностям изделий относятся:

подключение и защита цепи в одном корпусе;
установка плавкой вставки непосредственно в клеммном ряду;
быстрое нажимное подключение проводников;
монтаж на стандартную DIN-рейку;
удобный доступ к предохранителю;
отсутствие необходимости регулярно подтягивать контакт;
наличие исполнений с индикацией;
компактная компоновка электрического шкафа;
совместимость с элементами маркировки и другими аксессуарами.

Купить нажимные клеммы с держателем предохранителя оптом

Компания UPUN поставляет нажимные клеммы с держателем предохранителя производителям электрощитового оборудования, промышленным предприятиям, системным интеграторам и монтажным организациям.

Для подбора рекомендуется указать размер плавкой вставки, ток и напряжение цепи, сечение проводников, необходимость индикации, требуемое количество изделий и список аксессуаров.

Поставки осуществляются по Москве, Московской области и другим регионам России.

Часто задаваемые вопросы

Что такое клемма с держателем предохранителя?

Это клеммный модуль, который соединяет проводники и одновременно содержит место для установки плавкой вставки. Он позволяет защищать отдельную цепь непосредственно в клеммном ряду.

Защищает ли оборудование сам держатель?

Нет. Защитную функцию выполняет установленный плавкий предохранитель. Держатель обеспечивает его размещение, подключение к цепи и доступ для замены.

Для чего используется предохранитель 5×20?

Это распространенный формат цилиндрических плавких вставок диаметром 5 мм и длиной 20 мм. Конкретная область применения зависит от тока, напряжения и других характеристик предохранителя.

Можно ли установить любую вставку 5×20?

Нет. Помимо размера необходимо учитывать номинальный ток, напряжение, отключающую способность и времятоковую характеристику. Вставка должна соответствовать защищаемой цепи и параметрам держателя.

Что означает Push-in в названии клеммы?

Это технология прямого нажимного подключения. Подготовленный проводник вводится в контактное отверстие и фиксируется пружинным механизмом без затяжки винтом.

Можно ли подключать гибкие многожильные провода?

Да, если сечение входит в допустимый диапазон модели. Для прямого ввода гибкие жилы обычно оконцовывают подходящими втулочными наконечниками.

Для чего нужна индикация предохранителя?

Она помогает быстрее определить цепь со сработавшей плавкой вставкой. Возможность и условия работы индикации зависят от конструкции и рабочего напряжения конкретной модели.

Подходят ли такие клеммы для DIN-рейки?

Да, изделия раздела предназначены для монтажа в клеммный ряд на DIN-рейке. Точный тип совместимой рейки следует проверять в характеристиках артикула.

Можно ли заменить предохранитель без снятия клеммы?

Конструкция держателя позволяет получить доступ к вставке без демонтажа клеммы и отсоединения проводников. Перед заменой цепь необходимо обесточить и устранить причину срабатывания.

Почему предохранитель повторно перегорает после замены?

Повторное срабатывание может указывать на перегрузку, короткое замыкание, неисправность оборудования или неправильно выбранный номинал. Не следует устанавливать вставку большего тока без проверки и расчета цепи.

Чем нажимная модель отличается от винтовой?

В нажимной клемме провод фиксируется пружинным механизмом, а в винтовой — затяжкой контактного винта. Функция держателя предохранителя при этом остается одинаковой.

Какие параметры учитывать при заказе?

Необходимо определить формат и характеристики плавкой вставки, напряжение цепи, сечение проводов, наличие индикации, размеры изделия и совместимость с аксессуарами.

Можно ли заказать клеммы с держателем предохранителя оптом?

Да, изделия поставляются B2B-клиентам для серийного производства и комплектации отдельных проектов. Для подготовки предложения желательно предоставить артикулы, количество и параметры электрических цепей.
