Клеммы с варистором винтовые

Клеммы с варистором для защиты электрических цепей

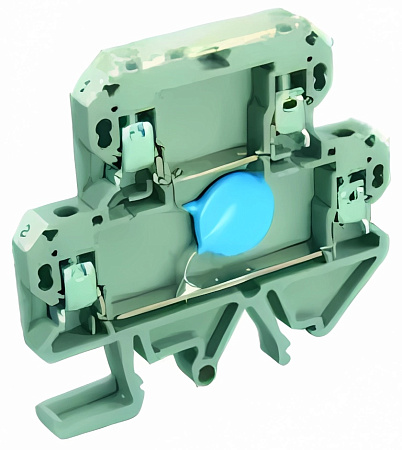

Клемма с варистором объединяет в одном корпусе винтовое соединение проводников и элемент для ограничения кратковременных перенапряжений. Такое исполнение удобно при сборке шкафов автоматики: защитный компонент уже находится в клеммном ряду, поэтому для него не требуется отдельное место и дополнительное крепление.

Винтовые клеммы с варистором UPUN применяются в цепях управления, сигнализации и промышленного оборудования, где необходимо уменьшить воздействие импульсных перенапряжений на электронные компоненты. Монтаж на DIN-рейку позволяет разместить их рядом с обычными проходными и функциональными клеммами.

Для производителей электрощитового оборудования это прежде всего способ упростить компоновку шкафа и сократить количество отдельных монтажных операций. При этом защитные возможности клеммы определяются характеристиками встроенного варистора и схемой его подключения.

Как работает варистор и от чего он защищает

Варистор представляет собой полупроводниковый элемент с нелинейной зависимостью сопротивления от напряжения. В нормальном режиме он практически не влияет на работу цепи. При возникновении достаточно высокого напряжения сопротивление варистора резко уменьшается, благодаря чему он ограничивает величину перенапряжения.

Такой принцип используется для снижения воздействия кратковременных импульсов на оборудование. Однако возможности защитного элемента не безграничны: значение имеют энергия импульса, его длительность, допустимый ток и частота повторения воздействий.

Коммутационные перенапряжения

При отключении реле, контакторов, электромагнитных клапанов и других индуктивных нагрузок могут возникать импульсы напряжения. Они способны создавать помехи в цепях управления и увеличивать электрическую нагрузку на отдельные компоненты.

Правильно подобранный варистор помогает ограничивать такие импульсы. Для этого его характеристики и схема включения должны соответствовать параметрам нагрузки.

Защита чувствительной электроники

В шкафах автоматики рядом с коммутационными устройствами часто размещаются контроллеры, модули ввода-вывода и другая электронная аппаратура. Для подобных систем особенно важно учитывать влияние переходных процессов.

Клеммы с варистором могут использоваться как часть локальной защиты отдельных цепей. При этом они не заменяют остальные меры обеспечения электромагнитной совместимости и защиты оборудования.

Почему удобно использовать клемму со встроенным варистором

Отдельный варистор необходимо разместить внутри шкафа, подключить к нужным точкам схемы и обеспечить защиту его выводов. В готовой функциональной клемме эти задачи частично решены конструкцией изделия.

Такое исполнение дает несколько практических преимуществ:

• защитный элемент размещается непосредственно в клеммном ряду;
• уменьшается количество отдельных компонентов и соединений;
• упрощается маркировка функциональных цепей;
• сохраняется удобный доступ к проводникам;
• компоновку легче повторять при серийной сборке шкафов;
• сокращается потребность в дополнительном монтажном пространстве.

Особенно полезны такие решения при производстве типовых шкафов управления, когда необходимо обеспечить одинаковую компоновку оборудования в каждой партии.

Где применяются винтовые клеммы с варистором

Варисторные клеммы используют в электротехнических системах, где могут возникать кратковременные перенапряжения и требуется локальная защита определенных цепей.

Наиболее характерные области применения:

• шкафы промышленной автоматики;
• цепи управления реле и контакторами;
• станочное оборудование;
• автоматизированные производственные линии;
• системы диспетчеризации;
• оборудование вентиляции и водоснабжения;
• системы сигнализации и контроля;
• низковольтные комплектные устройства.

Перед применением необходимо убедиться, что параметры клеммы соответствуют рабочему напряжению, типу цепи и предполагаемым импульсным воздействиям.

Как выбрать клемму с варистором для проекта

При подборе важно учитывать не только габариты корпуса и способ подключения проводников. Основное значение имеют электрические характеристики встроенного защитного элемента.

Рабочее напряжение

В зависимости от исполнения варисторные клеммы могут предназначаться для цепей постоянного или переменного тока. Например, модели с обозначениями 24 V DC и 220 V AC рассчитаны на разные условия применения.

Для выбора необходимо знать фактическое рабочее напряжение, возможные отклонения и максимально допустимое длительное напряжение варистора. Неподходящий номинал может привести либо к преждевременному срабатыванию защитного элемента, либо к недостаточному ограничению импульса.

Характеристики ограничения перенапряжений

При оценке защитных возможностей следует учитывать уровень ограничения напряжения, допустимую импульсную энергию и ток, который способен выдерживать встроенный варистор.

Особое внимание этим параметрам уделяют в проектах, где возможны повторяющиеся коммутационные импульсы. Если нужные сведения отсутствуют в карточке товара, их следует уточнить по технической документации производителя.

Внутренняя схема подключения

Перед установкой необходимо определить, между какими контактами включен варистор. Это важнее, чем количество контактных отверстий или внешний вид клеммы.

Варистор может подключаться между двумя проводниками либо другими предусмотренными конструкцией точками. Монтаж следует выполнять по схеме конкретного артикула.

Сечение проводников и тип зажима

Винтовая клемма должна соответствовать сечению и типу подключаемого провода. При установке необходимо соблюдать рекомендуемую длину зачистки и момент затяжки контакта.

Для гибких многожильных проводников возможность использования втулочных наконечников определяется характеристиками выбранной модели.

Может ли клемма с варистором заменить УЗИП

Хотя варисторные клеммы и устройства защиты от импульсных перенапряжений могут использовать похожие защитные элементы, их не следует считать взаимозаменяемыми.

Клемма со встроенным варистором обычно предназначена для локального ограничения перенапряжений в определенной цепи. Для защиты электроустановки от более значительных импульсных воздействий могут потребоваться отдельные устройства защиты от импульсных перенапряжений (УЗИП).

Необходимость установки УЗИП определяется характеристиками объекта, возможными источниками перенапряжений и требованиями проекта. В некоторых системах оба решения используются совместно, выполняя разные функции.

Какие еще клеммы понадобятся при сборке шкафа

Варисторная клемма выполняет специальную задачу, поэтому обычно занимает лишь часть общего клеммного ряда. Для остальных соединений подбираются изделия с учетом назначения каждой цепи.

Для подключения проводников без дополнительных функций используются проходные винтовые клеммы. Если необходимо обеспечить направленное прохождение тока или развязку сигналов, можно рассмотреть клеммы со встроенным диодом. Эти изделия решают другие задачи и не являются прямой заменой варисторных моделей.

При комплектации шкафа также понадобятся аксессуары для клемм: маркировочные элементы, торцевые крышки, фиксаторы и другие совместимые комплектующие. Их желательно подбирать вместе с основными изделиями, чтобы избежать несовместимости при монтаже.

Что учитывать при оптовой закупке

При комплектации серийного оборудования важна не только цена отдельной клеммы, но и возможность использовать одинаковые артикулы во всех выпускаемых шкафах. Поэтому перед оформлением крупной партии стоит окончательно согласовать спецификацию.

Для подбора винтовых клемм UPUN с варистором желательно предоставить:

• рабочее напряжение и род тока;
• назначение защищаемой цепи;
• требуемые параметры варистора;
• схему подключения;
• сечение проводников;
• количество изделий;
• перечень сопутствующих комплектующих.

Для производителя электрощитового оборудования это позволяет заранее согласовать состав клеммного ряда, проверить совместимость компонентов и избежать изменений в спецификации после начала сборки.

Купить винтовые клеммы с варистором UPUN

UPUN поставляет винтовые клеммы с варистором для производителей НКУ, сборщиков шкафов автоматики, промышленных предприятий и электромонтажных организаций.

При выборе конкретного исполнения рекомендуется ориентироваться на артикул и техническую документацию. Если точная модель неизвестна, можно направить параметры цепи и схему подключения для подбора подходящего решения.

Заказать продукцию можно для комплектации отдельных объектов и серийного производства оборудования. Поставки осуществляются по Москве, Московской области и другим регионам России.

FAQ: Часто задаваемые вопросы

Что такое клемма с варистором?

Это клеммный модуль со встроенным элементом для ограничения кратковременных перенапряжений. Он позволяет подключить проводники и разместить защитный компонент непосредственно в клеммном ряду.

Для чего нужен варистор в электрической цепи?

Варистор помогает ограничивать кратковременные импульсы напряжения. При превышении определенного уровня его сопротивление уменьшается, и он начинает проводить повышенный ток, снижая напряжение на защищаемом участке.

Где чаще всего используют варисторные клеммы?

Их применяют в цепях управления, релейных схемах, промышленной автоматике и другом оборудовании, где возможны коммутационные перенапряжения.

Подходит ли клемма с варистором для 24 В постоянного тока?

Да, если выбранная модель рассчитана на соответствующее напряжение. Перед применением необходимо проверить допустимое длительное напряжение и защитные характеристики встроенного варистора.

Можно ли использовать клемму 220 V AC в цепи 24 V DC?

Без проверки технических параметров делать такую замену не следует. Варистор, рассчитанный на более высокое напряжение, может не обеспечить нужного ограничения импульса в низковольтной цепи.

Чем варисторная клемма отличается от клеммы со встроенным диодом?

Варистор предназначен прежде всего для ограничения перенапряжений. Диод используется для управления направлением тока, развязки сигналов и других функций в зависимости от схемы включения. Эти компоненты не являются взаимозаменяемыми.

Защищает ли варистор от короткого замыкания?

Нет. Варистор не заменяет автоматический выключатель или плавкий предохранитель. Защита от сверхтоков должна предусматриваться отдельно в соответствии с электрической схемой.

Нужно ли подключать варисторную клемму к заземлению?

Не всегда. Это зависит от внутренней схемы изделия. Варистор может быть включен между двумя рабочими проводниками без непосредственного подключения к PE. Необходимо следовать документации конкретной модели.

Можно ли заменить УЗИП клеммой с варистором?

Такая замена допустима только при подтвержденном соответствии защитных характеристик требованиям проекта. Для защиты от значительных импульсных воздействий обычно применяются специализированные УЗИП.

Как определить, что варистор поврежден?

Возможными признаками являются перегрев, повреждение корпуса, изменение электрических характеристик или нарушение работы защищаемой цепи. Проверку выполняют по документации изделия после безопасного отключения оборудования.

Можно ли подключать гибкие многожильные провода?

Да, если тип и сечение жил соответствуют характеристикам винтового зажима. Необходимость применения втулочного наконечника определяется конструкцией клеммы.

Какие данные нужны для подбора клеммы с варистором?

Желательно указать рабочее напряжение, род тока, назначение цепи, параметры импульсных воздействий, сечение проводников и необходимое количество изделий. Наличие электрической схемы позволит подобрать исполнение точнее.

Можно ли заказать клеммы UPUN с варистором оптом?

Да, продукция предназначена в том числе для комплектации промышленных проектов и серийного производства электрощитового оборудования. Для подготовки предложения желательно предоставить артикулы и требуемый объем партии.
