Клеммы с разъединителем нажимные

Нажимные клеммы с разъединителем для управляемого отключения цепей

Клеммы с разъединителем нажимные применяются в электрических схемах, где важно не только надежно подключить проводники, но и предусмотреть возможность быстро разомкнуть отдельный участок цепи. Такое решение упрощает диагностику, техническое обслуживание и замену оборудования без отсоединения проводов от контактных точек.

В каталоге UPUN представлены нажимные клеммы с разъединителем для монтажа на DIN-рейку. Технология Push-in ускоряет подключение подготовленных проводников, а встроенный разъединяющий элемент позволяет управлять состоянием цепи непосредственно в клеммном ряду.

Такие изделия востребованы при сборке шкафов автоматики, распределительных устройств, систем управления и промышленного оборудования, где необходимо совместить высокую плотность монтажа с удобным доступом к отдельным соединениям.

Как работают клеммы с разъединителем

В обычном рабочем состоянии контактный элемент обеспечивает прохождение тока между подключенными проводниками. При необходимости цепь можно разомкнуть с помощью предусмотренного конструкцией разъединителя, не демонтируя клемму и не извлекая провода.

После завершения проверки или обслуживания контакт возвращается в рабочее положение. Это помогает сохранить исходную структуру подключения и уменьшает вероятность ошибки при повторной сборке схемы.

Размыкание без демонтажа проводников

Главное преимущество конструкции заключается в том, что для временного отключения цепи не требуется ослаблять зажимы и вынимать проводники. Монтажник работает с разъединяющим элементом, а существующее подключение остается на месте.

Такой подход удобен при выполнении контрольных измерений, пусконаладочных работ, поиске неисправностей и плановом обслуживании оборудования.

Быстрое Push-in-подключение

Подготовленный жесткий проводник или гибкая жила с подходящим наконечником вводится в контактное отверстие и удерживается пружинным механизмом. Это позволяет сократить время сборки по сравнению с последовательной затяжкой винтовых контактов.

Для извлечения проводника используется предусмотренный конструкцией нажимной элемент или монтажный инструмент. Точный порядок подключения следует уточнять в документации выбранной модели.

Постоянное усилие прижима

Пружинный контакт поддерживает стабильное давление на проводник и не требует регулярной подтяжки. Это особенно важно в оборудовании, которое подвергается температурным изменениям, длительно работает под нагрузкой или обслуживается через большие интервалы времени.

Для каких задач применяются нажимные клеммы с разъединителем

Такие модели устанавливают в системах, где отдельные цепи должны оставаться доступными для проверки, настройки или временного отключения.

Основные области применения:

• шкафы промышленной автоматики;
• распределительные устройства;
• системы управления технологическими процессами;
• цепи сигнализации и контроля;
• производственные и сборочные линии;
• станочное оборудование;
• инженерные системы зданий;
• системы диспетчеризации;
• низковольтные комплектные устройства.

Клеммы позволяют обслуживать отдельные участки схемы, не нарушая расположение соседних соединений и не перестраивая весь клеммный ряд.

Когда использование разъединителя особенно полезно

Такое исполнение целесообразно выбирать для цепей, которые предполагается регулярно проверять или временно выводить из работы. К ним относятся контрольные линии, сигнальные цепи, отдельные каналы оборудования и участки, задействованные при пусконаладке.

Если соединение не требует периодического размыкания, для него обычно достаточно стандартных проходных нажимных клемм. Разделение изделий по назначению позволяет не усложнять клеммную систему и рационально использовать пространство DIN-рейки.

Варианты исполнения и конфигурации подключения

Нажимные клеммы с разъединителем могут отличаться количеством входов и выходов, расположением контактных точек и типом разъединяющего элемента. Выбор конфигурации зависит от электрической схемы и количества проводников, которые необходимо объединить или развести.

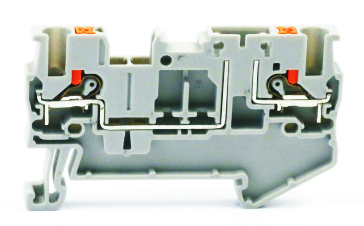

Модели для одиночных цепей

Клеммы с одной парой основных точек подключения подходят для последовательного соединения проводников и контролируемого размыкания отдельной линии. Они удобны в схемах с понятной структурой и небольшим количеством ответвлений.

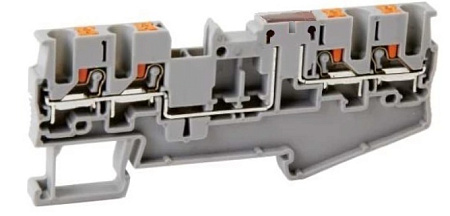

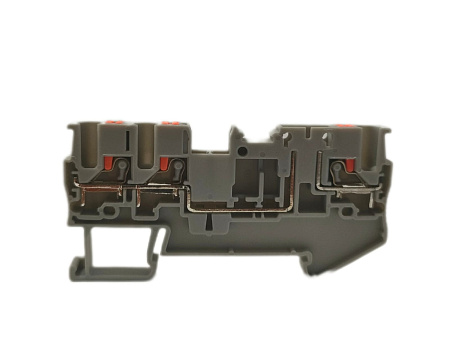

Модели с несколькими подключениями

Исполнения с дополнительными контактными точками позволяют распределять потенциал или подключать несколько проводников в пределах одной функциональной позиции. Это помогает сократить число отдельных клемм и сделать компоновку шкафа более компактной.

Перед заказом следует проверить схему соединений конкретной модели, поскольку одинаковое количество контактных отверстий не всегда означает одинаковое внутреннее электрическое объединение.

Как выбрать нажимную клемму с разъединителем

При подборе оборудования необходимо учитывать не только наличие функции размыкания, но и электрические параметры всей цепи.

Номинальный ток и напряжение

Допустимые значения клеммы должны соответствовать рабочим характеристикам оборудования. Выбирать модель только по внешнему размеру или количеству подключений недостаточно.

Сечение и тип проводников

Следует проверить диапазон сечений для жестких и гибких жил. При подключении многожильного провода может потребоваться втулочный наконечник, соответствующий размеру контактного отверстия.

Схема внутренних соединений

Перед монтажом важно определить, какие точки клеммы электрически связаны между собой и какой участок размыкается встроенным механизмом. Это особенно актуально для моделей с несколькими входами и выходами.

Условия дальнейшего обслуживания

Если цепь будет регулярно проверяться, следует предусмотреть удобный доступ к разъединителю, маркировке и измерительным точкам. Грамотное расположение клемм сокращает время обслуживания и помогает избежать ошибочного отключения соседней линии.

С какими клеммами используются модели с разъединителем

Клеммы с разъединителем обычно входят в состав общей клеммной системы и дополняют изделия другого назначения.

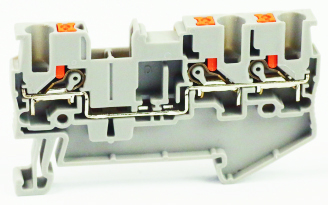

Для обычного соединения рабочих проводников применяются проходные нажимные клеммы. Подключение защитных PE-проводников выполняют через заземляющие нажимные клеммы, а для цепей контроля и учета можно использовать измерительные нажимные клеммы.

Если проект предусматривает традиционный способ фиксации проводов, стоит сравнить нажимные модели с винтовыми клеммами с разъединителем. Для завершения ряда, объединения потенциалов и идентификации цепей используются аксессуары для клемм: перемычки, торцевые элементы, фиксаторы и маркировочные материалы.

Выделенные названия можно использовать в качестве естественных анкоров для внутренних ссылок на соответствующие категории каталога.

Нажимные или винтовые клеммы с разъединителем

Обе конструкции решают одну задачу — позволяют временно разомкнуть цепь без демонтажа проводников. Различие заключается в способе фиксации жилы.

Нажимные модели удобны при серийной сборке, большом количестве подключений и требованиях к скорости монтажа. Пружинный контакт не нуждается в периодической подтяжке и поддерживает постоянное усилие прижима.

Винтовое исполнение выбирают в проектах, где применяется традиционная технология подключения или предусмотрен регламентный контроль момента затяжки. Решение следует принимать с учетом стандартов предприятия, квалификации монтажников и условий эксплуатации оборудования.

Преимущества нажимных клемм UPUN с разъединителем

К основным особенностям изделий относятся:

• быстрое подключение подготовленных проводников;
• возможность разомкнуть цепь без отсоединения проводов;
• монтаж на стандартную DIN-рейку;
• отсутствие необходимости регулярно подтягивать контакт;
• выбор конфигураций с разным количеством подключений;
• удобство диагностики и пусконаладочных работ;
• совместимость с элементами маркировки и другими аксессуарами;
• компактное размещение в клеммном ряду;
• применение в системах промышленной автоматизации.

Купить нажимные клеммы с разъединителем оптом

Компания UPUN поставляет нажимные клеммы с разъединителем производителям электрощитового оборудования, промышленным предприятиям, системным интеграторам и электромонтажным организациям.

При подборе рекомендуется указать номинальный ток и напряжение, сечение проводников, требуемую схему подключения, количество контактных точек и объем партии. Специалисты помогут выбрать совместимые модели и аксессуары для комплектации проекта.

Поставки осуществляются по Москве, Московской области и другим регионам России.

FAQ: Часто задаваемые вопросы

Что такое нажимная клемма с разъединителем?

Это клемма с пружинным способом фиксации проводников и встроенным элементом, позволяющим временно разорвать электрическую цепь без демонтажа подключения.

Для чего нужен разъединитель в клемме?

Он позволяет отключить отдельный участок схемы для проверки, измерений, наладки или обслуживания оборудования, не вынимая провода из контактных отверстий.

Чем такая клемма отличается от проходной?

Стандартная проходная модель обеспечивает постоянное электрическое соединение. Клемма с разъединителем дополнительно позволяет управляемо разомкнуть это соединение.

Нужно ли отключать весь шкаф перед использованием разъединителя?

Порядок выполнения работ зависит от схемы, категории цепи и требований электробезопасности. Наличие разъединителя само по себе не отменяет обязательных мер защиты и регламентов конкретного объекта.

Можно ли подключать гибкие многожильные провода?

Да, если их сечение соответствует характеристикам модели. Для прямого Push-in-монтажа гибкие жилы обычно оконцовывают подходящими втулочными наконечниками.

Требуется ли инструмент для подключения?

Подготовленный жесткий проводник или жила с наконечником может подключаться прямым вводом. Инструмент может потребоваться для открытия пружины, подключения неподготовленного гибкого провода или его извлечения.

Как проверить, какие контакты размыкает механизм?

Нужно свериться с электрической схемой и технической документацией конкретного артикула. Это особенно важно для моделей с несколькими входами и выходами.

Подходят ли клеммы для монтажа на DIN-рейку?

Да, изделия раздела рассчитаны на установку в клеммный ряд на DIN-рейке. Перед заказом необходимо проверить совместимость модели с применяемым типом монтажной рейки.

Какие аксессуары понадобятся для сборки?

В зависимости от проекта могут потребоваться торцевые крышки, фиксаторы, перемычки и элементы маркировки. Комплектующие рекомендуется выбирать одновременно с основной клеммой.

Когда лучше выбрать винтовую модель с разъединителем?

Винтовое исполнение подходит для проектов, где принят традиционный способ подключения проводов или предусмотрен регламентный контроль затяжки контактов. Для ускоренного монтажа обычно удобнее нажимная технология.
