Трехуровневые проходные винтовые клеммы

Трёхуровневые проходные винтовые клеммы на DIN-рейку

Трёхуровневые проходные винтовые клеммы применяются для компактного соединения проводников в шкафах управления, распределительных устройствах и системах промышленной автоматизации. Несколько уровней подключения позволяют разместить больше электрических цепей на ограниченном участке DIN-рейки и рациональнее использовать внутреннее пространство шкафа.

Винтовой способ фиксации обеспечивает прочное механическое соединение проводников и удобен при сборке оборудования, где требуется возможность визуально контролировать затяжку контакта. Трёхуровневые модели входят в группу проходных винтовых клемм и подходят для организации силовых, управляющих и сигнальных цепей.

Преимущества трёхуровневых клемм

• высокая плотность размещения соединений;
• экономия места на DIN-рейке;
• надёжная фиксация проводников винтовым зажимом;
• удобное разделение электрических цепей по уровням;
• простая проверка и обслуживание соединений;
• подходят для сложных шкафов управления и автоматики.

По сравнению с двухуровневыми проходными винтовыми клеммами трёхуровневая конструкция позволяет увеличить количество подключений без соответствующего увеличения длины клеммного ряда.

Где применяются трёхуровневые проходные клеммы

• шкафы промышленной автоматики;
• распределительные щиты;
• системы КИП и А;
• станки и производственные линии;
• системы управления электродвигателями;
• инженерное оборудование;
• операторские и распределительные панели.

Многоуровневое исполнение особенно востребовано в проектах с большим количеством управляющих и сигнальных линий. Размещение соединений по высоте помогает сократить занимаемое пространство и сделать разводку внутри шкафа более структурированной.

Когда стоит выбрать трёхуровневую конструкцию

Трёхуровневые клеммы рациональны, если количество подключений уже велико, но использование максимально плотной четырёхуровневой компоновки не требуется. Они позволяют сохранить удобный доступ к винтам и проводникам при достаточно высокой плотности монтажа.

Если пространство на DIN-рейке особенно ограничено и необходимо разместить ещё больше соединений, можно рассмотреть четырёхуровневые проходные винтовые клеммы. Для более простых схем подойдут одноуровневые проходные винтовые клеммы.

Как выбрать трёхуровневую винтовую клемму

При подборе необходимо учитывать номинальное сечение и диапазон подключаемых проводников, допустимые электрические параметры, размеры корпуса, количество точек подключения и доступное пространство внутри шкафа. Для многожильных проводников также важно учитывать требования к подготовке жил перед установкой.

При сборке плотного клеммного ряда рекомендуется заранее предусмотреть маркировку клемм, а при необходимости объединения потенциалов — перемычки для клемм. Это упрощает монтаж, последующую диагностику и обслуживание оборудования.

Купить трёхуровневые проходные винтовые клеммы UPUN

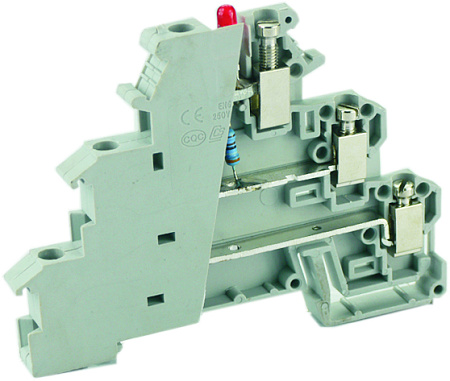

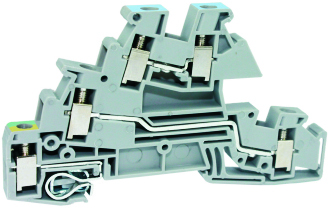

В каталоге представлены трёхуровневые проходные винтовые клеммы UPUN для установки на DIN-рейку. Они подходят для компактной организации электрических соединений в шкафах управления, распределительных системах и промышленном оборудовании. При выборе можно ориентироваться на сечение проводника, габариты клеммы и требования конкретной электрической схемы.
